一、TG-33BF汽油/天然氣兩用燃料系統系統說明
本系統是TECHFORGAS公司開發的，具有完全知識產權的控制系統。具有以下特點：
①順序噴射，補償量的自動控制，和原車ECU控制的自動適應。
②具有同原車OBD/CAN的互連功能
③燃料節約模式設定 (稀薄燃燒設定，每瓶氣可多行駛約20公里)
④開關盒上的一鍵式調試
⑤多功能數顯開關
⑥能達到歐四及以上排放要求
⑦適用于3-8缸發動機
⑧OEM質量
⑨軟件及程序可在網上升級
二、操作說明
駕駛員只需要通過安裝于駕駛室內的多功能數字顯示切換開關對整個系統進行操作使用。

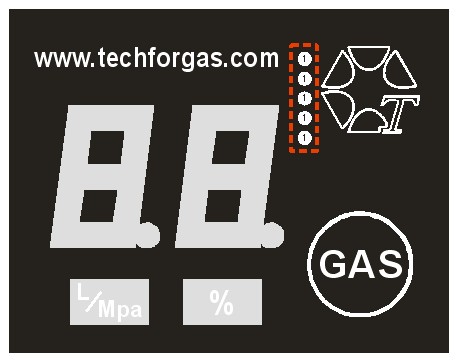

2.1 狀態顯示：
顯示OIL-----表示為汽油使用狀態
顯示數字+LED綠燈亮-----表示為燃氣使用狀態，其中左邊LED綠燈亮，表示剩余氣量的壓力值，右邊的LED綠燈亮表示剩余氣量的百分比。
顯示數字+LED綠燈閃----表示等待從汽油到燃氣的切換
2.2 功能及故障顯示：
開關盒可以直接顯示各種系統故障，一下是列表：
PL 燃氣壓力低
PH 燃氣壓力高
bL 電瓶電壓低
bH 電瓶電壓高
CL 水溫過低
CH 水溫過高
rL 轉速過低
rH 轉速過高
nr 無轉速
nP 無噴油信號
CA 注意保養
LA 失效，過期
UP 升級中
bE 開關盒失效
Ar 自修正中
Fn 完成
Er顯示
01 棕色噴氣嘴電路故障
02 粉色噴氣嘴電路故障
03 橙色噴氣嘴電路故障
04 黃色噴氣嘴電路故障
05 綠色噴氣嘴電路故障
06 藍色噴氣嘴電路故障
07 紫色噴氣嘴電路故障
08 灰色噴氣嘴電路故障
2.3 蜂鳴器指示
開關盒集成了高性能的蜂鳴器，在以下情況下出現蜂鳴指示
①觸動切換開關同時伴有按鍵聲音提示
②系統出現各種故障時自動切到汽油狀態時伴隨聲音提示。
2.4 操作方法：
①當開關盒顯示為OIL時，系統在汽油的使用狀態，在此狀態下，輕觸一次標有GAS的圓圈開關，發出蜂鳴聲，系統自動切換到燃氣狀態，此時顯示當前氣罐中的剩余氣量。如果切換條件（包括切換溫度、切換轉速、延時切換等）沒有滿足，則下部的綠色LED燈閃，當完全切換后綠色LED等亮。
②在系統等待切換時如果再一次輕觸標有GAS的圓圈開關，則系統將忽略所有切換限制條件，所有氣缸同時切換到燃氣。這種操作一般用于應急處理，或強制用燃氣啟動。不建議經常使用。
③當開關盒顯示為數字，綠色LED燈常亮時，系統在燃氣的使用狀態，在此狀態下，輕觸一次標有GAS的圓圈開關，發出蜂鳴聲，系統自動切換到汽油狀態，同時開關顯示為OIL。
④常按開關，會連續顯示數字，當數字到達5-10的范圍時放開開關，系統將從排放模式切換到省氣模式，10-15范圍時放開開關，系統將從省氣模式切換到排放模式。15-99數字為功能進一步增加而預留數字。
2.5 部分主要部件介紹
2.5.1 CNG減壓調節器
型號：TG-04
品牌：TECHFORGAS
輸入壓力：20Mpa
輸出壓力：50-250Kpa
工作溫度：-40到120度
歐洲認證號：E4-110R-000173
2.5.2 控制ECU
 型號：TG-33
品牌：TECHFORGAS
特點：
1、通過歐洲認證和各種嚴苛的試驗，認證號：E4-110R-000198，E4-67R-010253
2、工作溫度：-40到120度
3、67Pin 鋁合金防水電腦盒
4、支持3-8缸發動機的控制
5、支持網上升級和軟件更新
6、優越的控制精度和控制速度

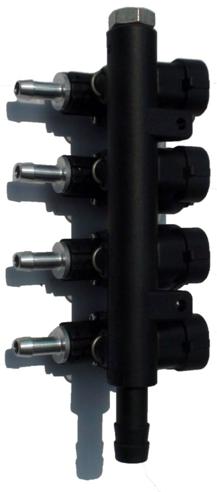

2.5.3 燃氣噴軌
 型號：IG5
品牌：意大利RAIL （原裝進口）
最大工作壓力：250Kpa
工作溫度：-40到120度
最新設計，安裝簡單，靈活，可共軌安裝也可單獨安裝，噪音小，更高的可靠性
歐洲認證號：E8-110R-004304，E8-67R-014303

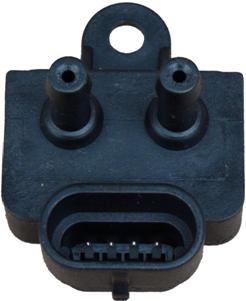

2.5.4 壓差傳感器
 型號：TG-12
品牌：TECHFORGAS
工作溫度：-40到120度
工作壓力：0-400Kpa
輸出電壓：0-5V
工作電壓：8-16V
歐洲認證號：E4-110R-000211，E4-67R-010261
|
